Integración entre OMniLeads y PBXs

Última actualización hace 8 meses

Integración entre OMniLeads y PBXs

Vamos a abordar éste ejemplo, utilizando (un proyecto de software libre bien conocido). Sin embargo, todo lo expuesto aquí puede ser extrapolado como configuración para cualquier PBX con soporte SIP:

Nota

Los pasos descriptos en ésta sección, son aplicables tanto al esquema donde OMniLeads se encuentra en un host exclusivo y la PBX en otro, así como también para el caso en que OMniLeads se ejecuta en Docker conviviendo dentro del mismo host de la PBX.

Configuración del troncal SIP en la PBX

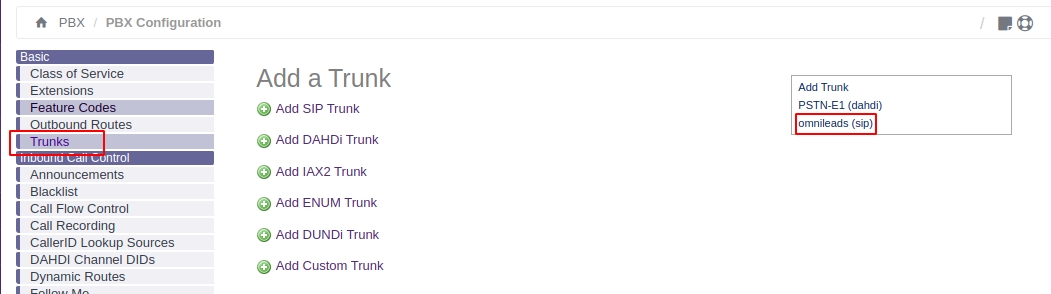

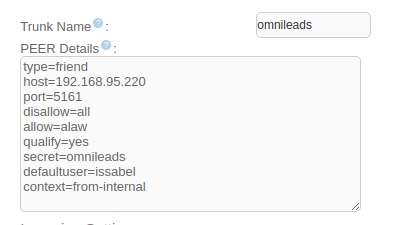

Seleccionamos la creación de un nuevo troncal SIP y completamos la configuración con los siguientes parámetros:

  • En caso de tener OMniLeads en un host y la IP-PBX en otro host dentro de la red LAN:

type=friend
host=XXX.XXX.XXX.OML
port=5161
disallow=all
allow=alaw
qualify=yes
secret=omnileads
fromuser=issabel
defaultuser=issabel
context=from-internal
  • En caso de tener OMniLeads en la nube y la IP-PBX en otro host dentro de la red LAN:

type=friend
host=XXX.XXX.XXX.OML
port=5162
disallow=all
allow=alaw
qualify=yes
secret=omnileads
fromuser=issabel
defaultuser=issabel
context=from-internal
  • En caso de ejecutar OMniLeads con Docker dentro del sistema operativo base de la IP-PBX:

type=friend
host=XXX.XXX.XXX.PBX
port=5163
disallow=all
allow=alaw
qualify=yes
secret=issabelOML
fromuser=issabel
defaultuser=issabel
context=from-internal

Observar que lo único que cambia entre las diferentes posibilidades es el parámetro port. Ésto está relacionado con el hecho de que en OML se utiliza un puerto SIP para cada tipo de escenario: LAN, NAT cloud o Docker.

Una vez disponible nuestro troncal SIP, pasamos a comprobar accesibilidad utilizando el CLI de Asterisk de la IP-PBX. Establecemos una sesión bash dentro del host donde se ejecuta Issabel-PBX y lanzamos el siguiente comando:

asterisk -rx 'sip show peers'

Si todo va bien, deberíamos observar OK en la línea de salida correspondiente al nuevo troncal SIP, ya sea con el puerto 5161, 5162 o 5163:

Configuración del troncal SIP en OMniLeads

Una vez generado el troncal SIP del lado de la IP-PBX, se procede con la generación de la contraparte correspondiente a OMniLeads.

  • En caso de tener OMniLeads en un host y la IP-PBX en otro host, utilizamos el siguiente bloque de configuración (plantilla PBX LAN):

type=wizard
transport=trunk-transport
accepts_registrations=no
sends_auth=yes
sends_registrations=no
accepts_auth=yes
endpoint/rtp_symmetric=no
endpoint/force_rport=no
endpoint/rewrite_contact=no
endpoint/timers=yes
aor/qualify_frequency=60
endpoint/allow=alaw,ulaw
endpoint/dtmf_mode=rfc4733
endpoint/context=from-pbx
remote_hosts=XXX.XXX.XXX.PBX:5060
inbound_auth/username=issabel
inbound_auth/password=issabelOML
outbound_auth/username=omnileads
outbound_auth/password=issabelOML
  • En caso de tener OMniLeads en un host cloud y la IP-PBX en otro host, utilizamos el siguiente bloque de configuración (plantilla PBX NAT):

type=wizard
transport=trunk-nat-transport
accepts_registrations=no
sends_auth=yes
sends_registrations=no
accepts_auth=yes
endpoint/rtp_symmetric=yes
endpoint/force_rport=yes
endpoint/rewrite_contact=no
endpoint/timers=yes
aor/qualify_frequency=60
endpoint/allow=alaw,ulaw
endpoint/dtmf_mode=rfc4733
endpoint/context=from-pbx
remote_hosts=XXX.XXX.XXX.PBX:5060
inbound_auth/username=issabel
inbound_auth/password=issabelOML
outbound_auth/username=omnileads
outbound_auth/password=issabelOML
  • En caso de ejecutar OMniLeads con Docker dentro del sistema operativo base de la IP-PBX, utilizamos el siguiente bloque de configuración (plantilla Docker):

type=wizard
transport=trunk-nat-docker-transport
accepts_registrations=no
sends_auth=yes
sends_registrations=no
accepts_auth=yes
endpoint/rtp_symmetric=yes
endpoint/force_rport=yes
endpoint/rewrite_contact=yes
endpoint/timers=yes
aor/qualify_frequency=60
endpoint/allow=alaw,ulaw
endpoint/dtmf_mode=rfc4733
endpoint/context=from-pbx
endpoint/rtp_symmetric=yes
remote_hosts=XXX.XXX.XXX.PBX:5060
inbound_auth/username=issabel
inbound_auth/password=issabelOML
outbound_auth/username=omnileads
outbound_auth/password=issabelOML

Quedando efectiva nuestra troncal, pasamos a controlar si Issabel está accesible desde OMniLeads, utilizando el CLI de Asterisk de OMniLeads.

asterisk -rx 'pjsip show endpoints'

Nota

Si estamos ejecutando OMniLeads sobre Docker, para acceder al contenedor que ejecuta el componente Asterisk de OMniLeads, debemos ejecutar el comando: docker exec -it oml-asterisk-prodenv , y a partir de allí se invoca el CLI.

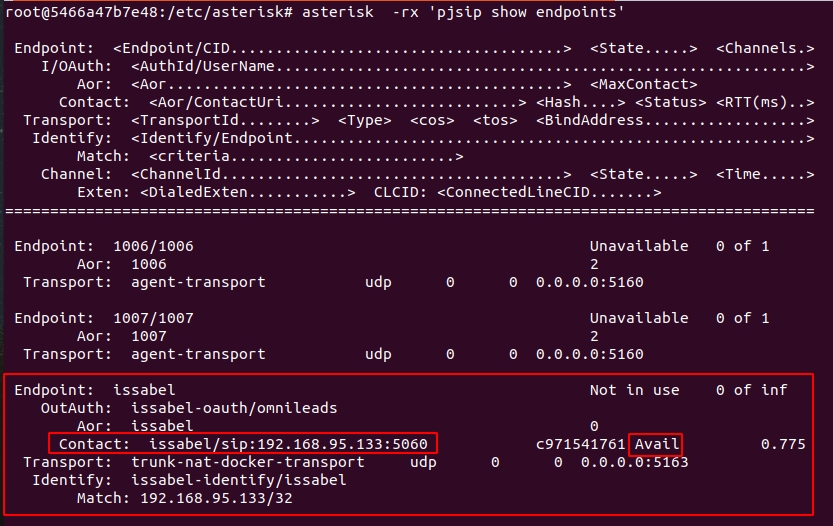

La salida del comando debería ser similar a la siguiente figura:

En éste punto, existe un troncal SIP entre ambos sistemas telefónicos, quedando pendiente la configuración del enrutamiento de llamadas entre ambos sistemas.

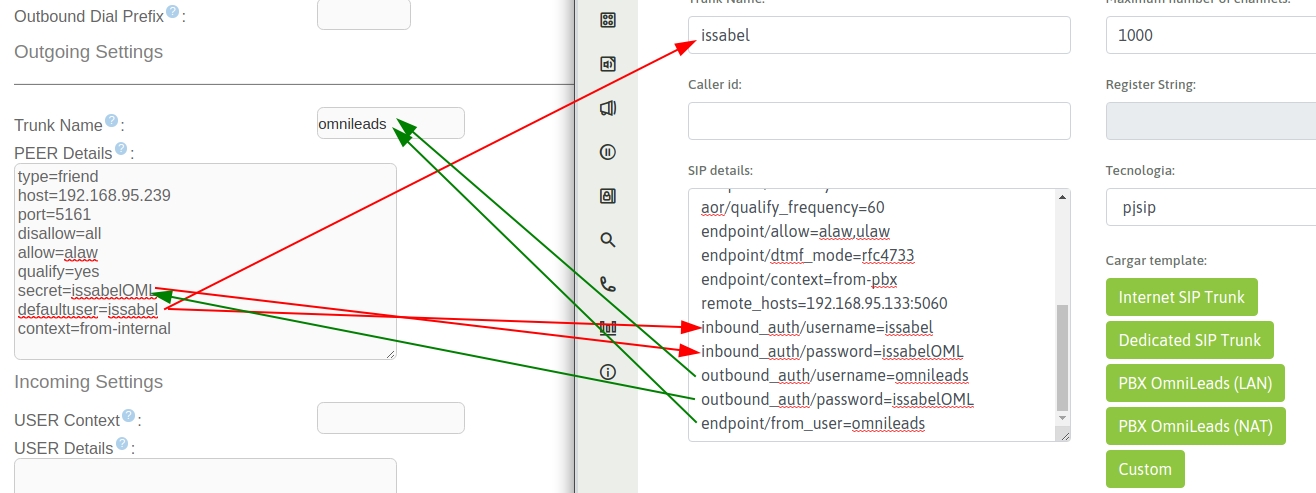

Finalmente, ponemos énfasis en relacionar parámetros entre la configuración del troncal SIP en Issabel con la de OMniLeads.

Una imagen vale más que 1.000 palabras:

Cómo enviar llamadas desde la IP-PBX hacia OMniLeads

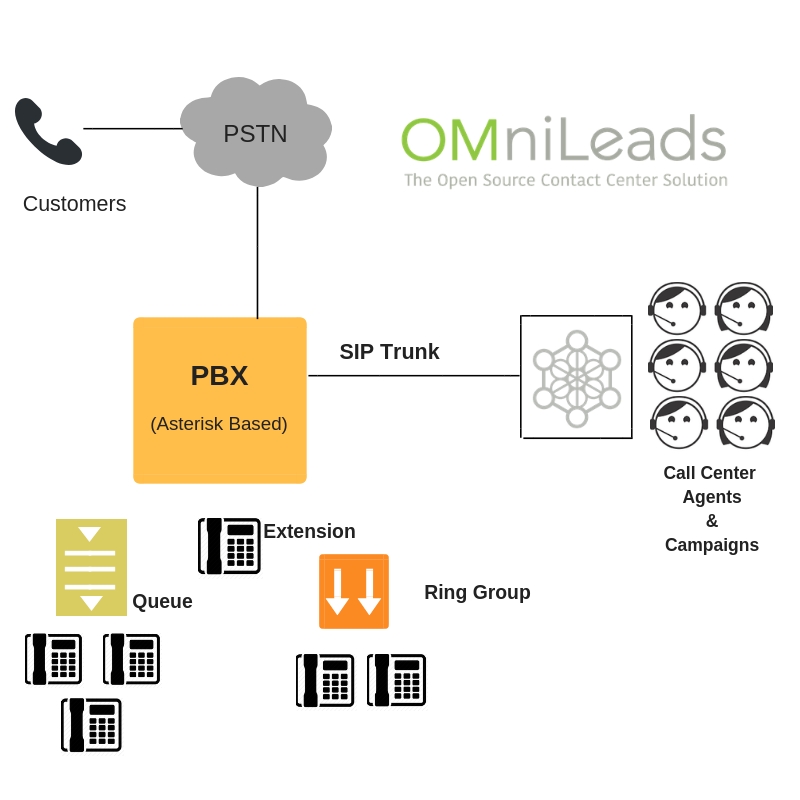

A continuación, se plantea una forma de conectar los recursos de la IP-PBX (rutas entrantes, IVRs, anuncios, extensiones, etc.) con OMniLeads. Es decir, que por ejemplo desde una opción del IVR principal de la compañía se pueda derivar a una campaña entrante de OMniLeads, o bien que una extensión pueda contactar o transferir una llamada hacia una campaña entrante o agente de OMniLeads.

Ésto es completamente viable utilizando las extensiones custom de la IP-PBX, en nuestro caso ejemplar, Issabel-PBX:

Llamadas hacia rutas entrantes de OMniLeads

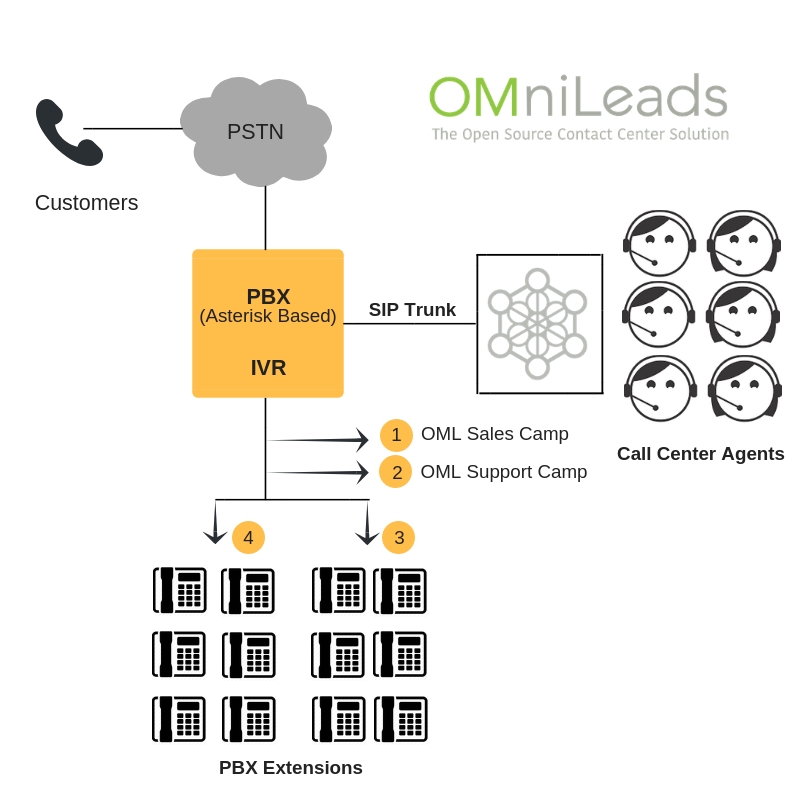

Se plantea entonces el ejemplo donde se desea crear una extensión custom que al marcarla desde otra extensión o bien invocarla desde algún objeto de la PBX (IVR, ruta entrante, anuncio, etc.) establezca un canal contra OMniLeads, particularmente apuntando a una ruta entrante, la cual puede a su vez enviar la llamada hacia una campaña entrante.

Por un lado entonces, tendremos una ruta entrante en OMniLeads, apuntando por ejemplo, a una campaña entrante:

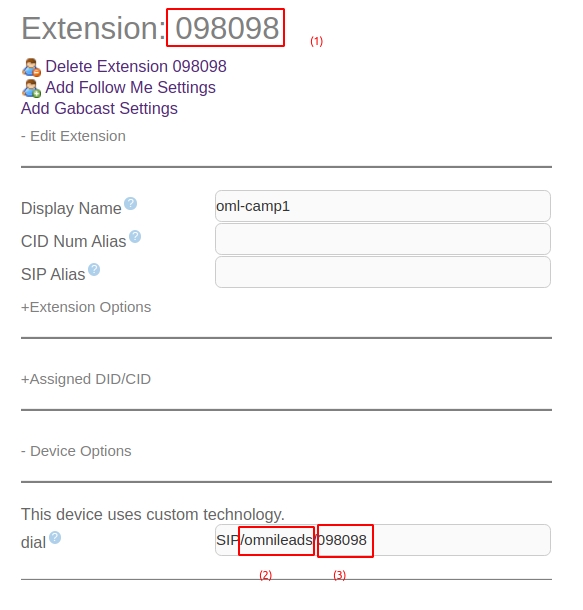

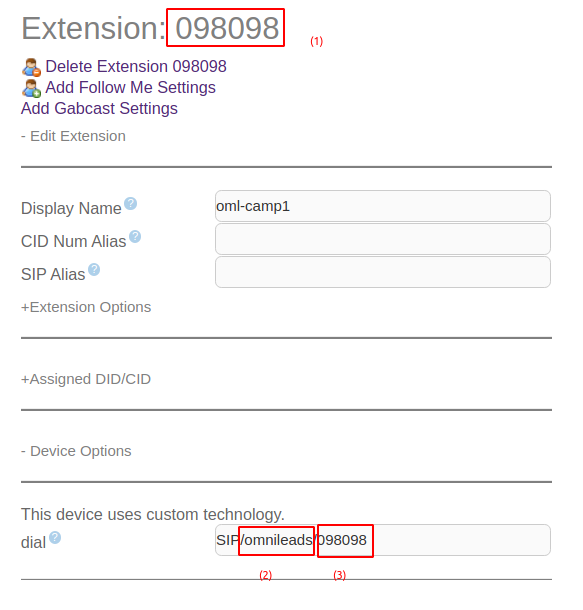

Teniendo en cuenta que el DID elegido fue 098098, en la IP-PBX hay que generar una extensión del tipo custom, donde la cadena de Dial apunte al troncal SIP contra OMniLeads y el número enviado sea precisamente 098098:

En la figura remarcamos 3 elementos:

  1. El número de extensión, no necesariamente debe ser idéntico al número enviado hacia OMniLeads (3). Puede ser un número cualquiera, siempre y cuando la cadena de Dial de la extensión custom coincida con el DID de la ruta entrante de OML (098098 para nuestro ejemplo).

  2. El troncal a donde apuntar la extensión custom. Éste valor debe coincidir con el campo Trunk Name en el troncal SIP contra OMniLeads generado en la IP-PBX.

  3. El número a enviar por el troncal tiene que coincidir con el DID de la ruta entrante de OMniLeads.

De ésta manera entonces, cualquier extensión de la IP-PBX podrá marcar o transferir una llamada hacia ésta extensión custom y la misma será enviada hacia la ruta entrante correspondiente en OMniLeads, para finalmente conectar sobre una campaña entrante o el elemento asignado como destino de la ruta entrante en OMniLeads.

Como mención final, está claro que podremos tener en la IP-PBX tantas extensiones custom apuntando a diferentes rutas entrantes de OMniLeads como querramos.

Llamadas hacia agentes de OMniLeads

Partiendo de la siguiente figura del listado de agentes, tomemos al agente Enzo Leandro. Observar que su ID es igual a «300» y su número SIP es «1300». Por lo tanto, a la hora de conformar un llamado hacia el webphone de dicho agente, se debe discar un número conformado por el número SIP con su ID de agente. En nuestro ejemplo, sería 1300300:

Ahora bien, a la hora de generar la configuración en la PBX para poder enviar llamadas a los agentes, tenemos 2 alternativas:

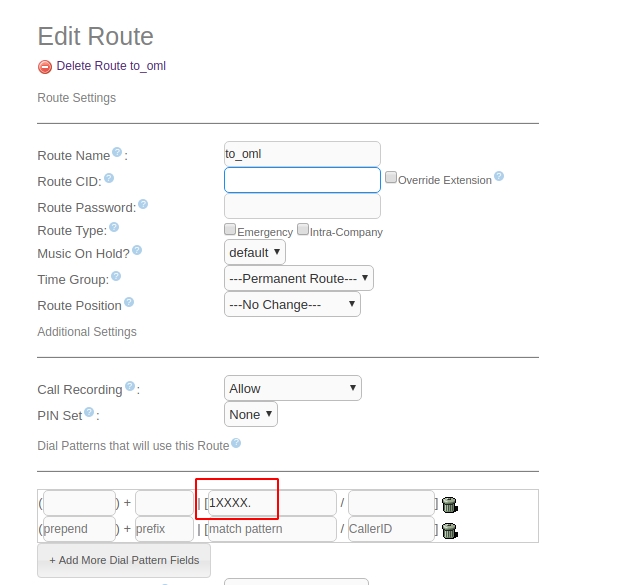

  1. Utilizar una ruta saliente desde la PBX hacia OMniLeads, tal como indicamos en la siguiente figura:

En éste caso, cualquier extensión de la PBX podrá generar una llamada hacia un agente marcando la combinación citada en el párrafo anterior.

  1. Generar una extensión custom por cada agente de OML, es decir que la cadena de Dial de la extensión custom estará conformado ya no por un DID de ruta entrante de OMniLeads como fue en el caso de vincular con rutas entrantes, sino que será una combinación del ID del agente y su número SIP.

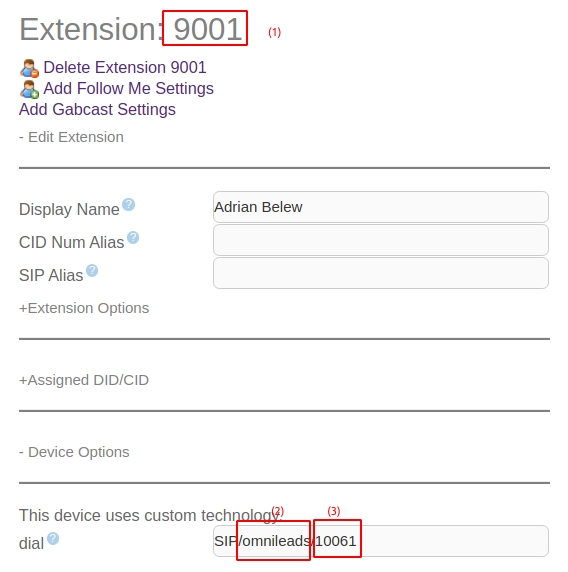

Ésto se indica la siguiente figura, donde la extensión 9001 asociada en al IPPBX hace referencia al agente Adrian Belew, cuyo ID es 1 y su Extensión SIP es 1006:

En la figura remarcamos 3 elementos:

  1. El número de extensión, no necesariamente debe ser idéntico al número enviado hacia OMniLeads (3). Puede ser un número cualquiera, siempre y cuando la cadena de Dial de la extensión custom coincida con la concatenación del ID de agente y su número SIP (10061 para nuestro ejemplo).

  2. El troncal a donde apuntar la extensión custom. Éste valor debe coincidir con el campo Trunk Name en el troncal SIP contra OMniLeads generado en la IP-PBX.

  3. El número a enviar por el troncal tiene que coincidir con la concatenación del ID de agente y su número SIP (10061 para nuestro ejemplo).

Se deberá repetir el procedimiento para cada agente que haya que vincular dentro de la IP-PBX. De ésta manera, el integrador de la PBX podrá utilizar para las extensiones una numeración flexible.

Cualquiera de las 2 alternativas son viables y obtendrán el resultado deseado.

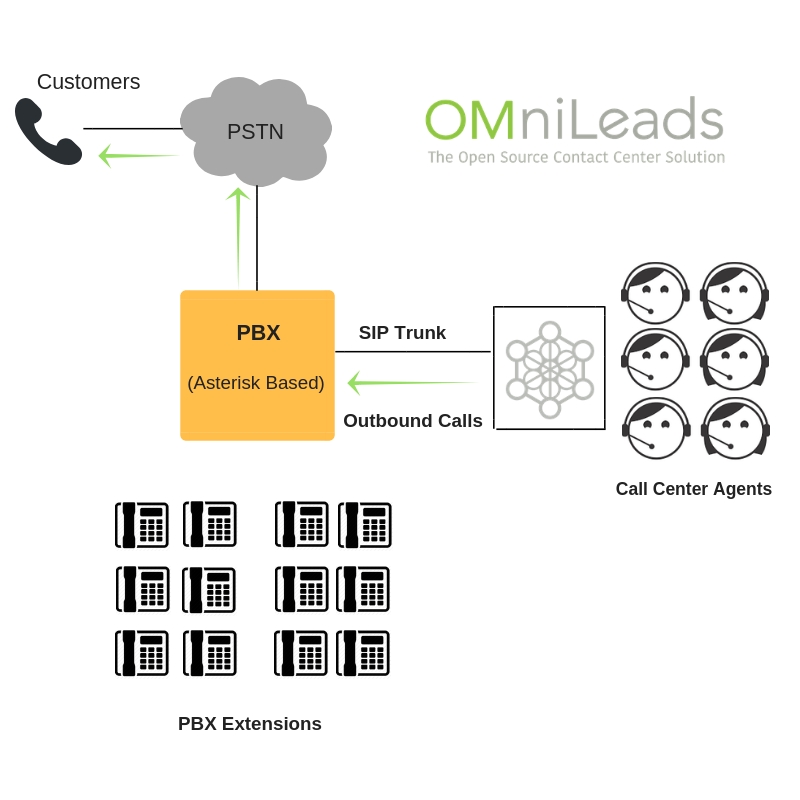

Llamadas desde OMniLeads hacia la PSTN y recursos de la IP-PBX

Finalmente, vamos a generar el enrutamiento saliente dentro de OMniLeads, que permita a los agentes y discadores lanzar llamadas hacia la PSTN por un lado, a su vez que permitimos que los agentes puedan marcar o transferir llamadas hacia recursos de la IP-PBX como extensiones, ring groups, colas de llamadas, etc., por el otro.

Simplemente, se debe añadir una nueva ruta saliente que apunte al troncal hacia la IP-PBX:

De ésta manera, la integración queda completamente funcional, y ambos sistemas pueden realizar todo tipo de llamadas e interacciones.

☎️
